關于地庫算量時需要注意的問題
信息發布:希格瑪工程管理咨詢股份有限公司       發布日期:2023-12-29       瀏覽量:1854

在某項目作業過程中,經過與施工方核對,與二審單位核對,多次核對過程中,發現在地庫作業過程中,需要注意幾個問題,在今后作業過程中應多加注意,現與大家分享討論。

一、關于后澆帶內的鋼筋

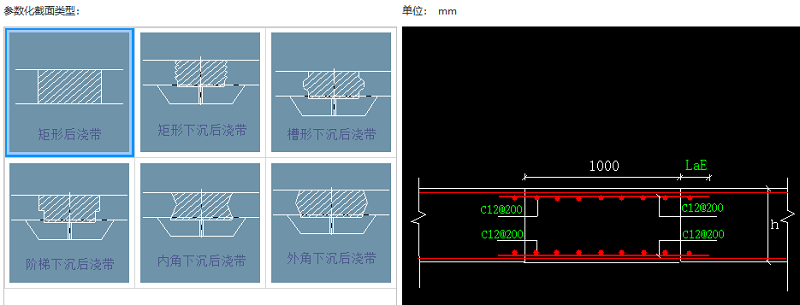

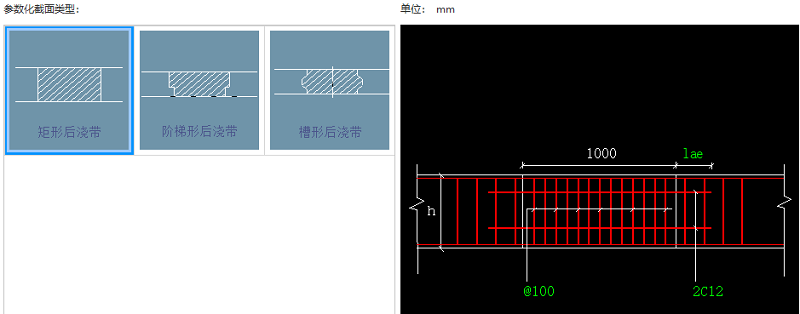

算量軟件內的后澆帶默認自帶鋼筋,在筏板、現澆板墻、內墻、梁處,分別設有不同的鋼筋布置方式,此項為軟件默認,如下圖所示。分別為筏板處、梁處后澆帶內鋼筋布置方式。

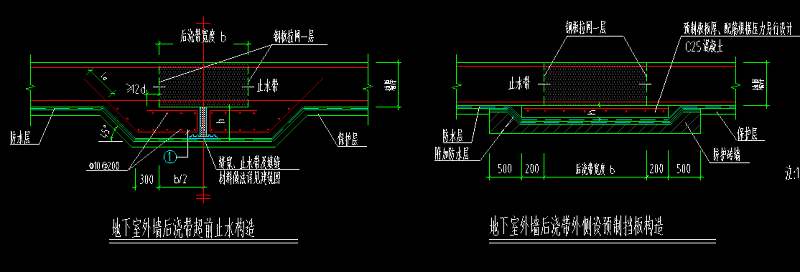

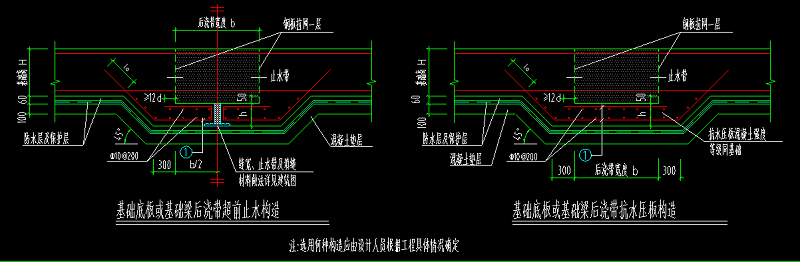

在作業過程中,我們一般會忽視后澆帶內的鋼筋,會出現后澆帶內鋼筋與圖紙設計不相符的情況,如體育中心結構設計說明,后澆帶鋼筋布置方式如下。

我們需要在后澆帶設置中,依照圖紙調整鋼筋布置方式,不同的圖紙對后澆帶的鋼筋設計不一致,著重注意有無后澆帶鋼筋。

二、注意基礎為非抗震構件

住宅或商業基礎基本多為筏板基礎,不管是梁板式還是平板式筏板基礎,平時工作建模過程中筏板基礎鋼筋布置較為簡單,除大型建筑,混凝土及鋼筋體量不大且集水坑、變截面較少,我們容易忽略,總感覺對工程量影響不大,也就稀里糊涂的過去了,形成思維定式后,以后遇到大工程(基礎為超大體積、集水坑較多、變截面較多)的時候,不考慮基礎抗震或非抗震,錨固長度相差較大,會對鋼筋有較大的影響。

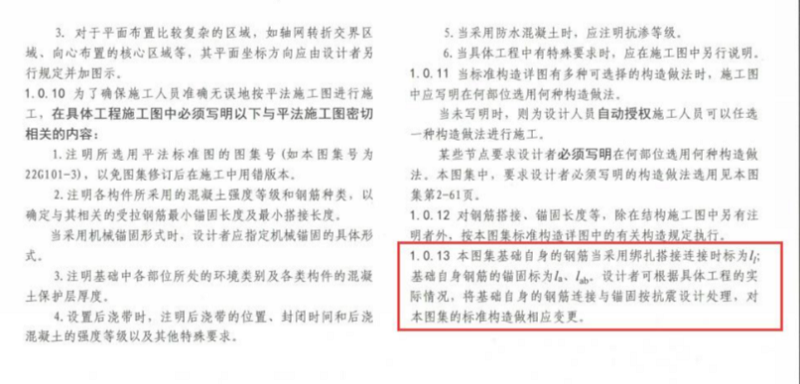

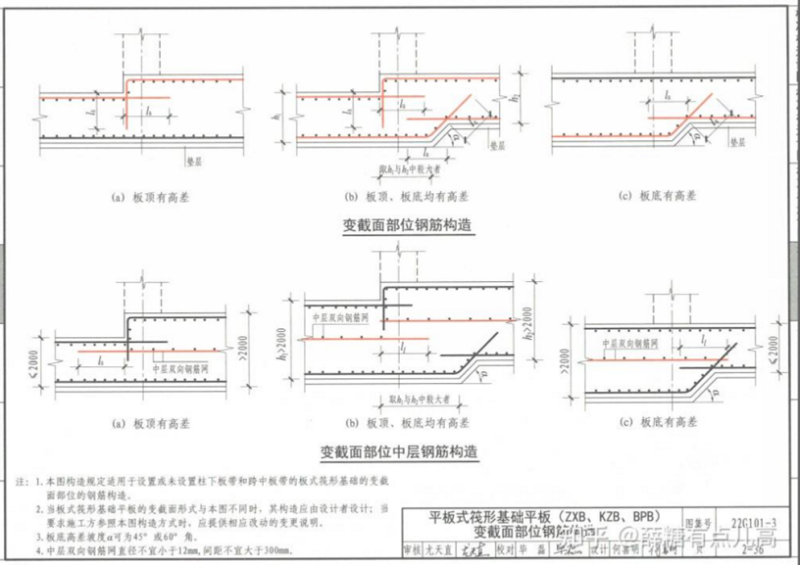

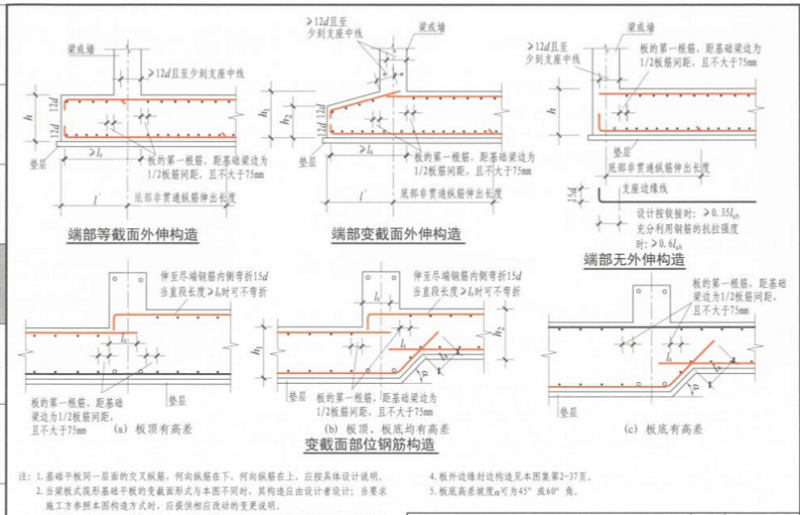

上述兩張截圖可以看出,平法圖集默認基礎是非抗震構件;La為非抗震錨固長度,LaE為抗震構件錨固長度,但與施工單位重計量或結算過程中,施工單位會提出下方截圖作為依據按抗震考慮。

這段話的意思就是,雖然圖集給出的錨固長度是非抗震La,但具體圖紙得按設計執行,設計上說按抗震的,就要按設計執行;一般情況下設計上不專門說這個問題,如果圖紙不說,就應該默認按照圖集計算,在工程設置中,我們應注意施工方是否對基礎抗震等級做了修改。

三、注意承臺與筏板鋼筋的扣減關系

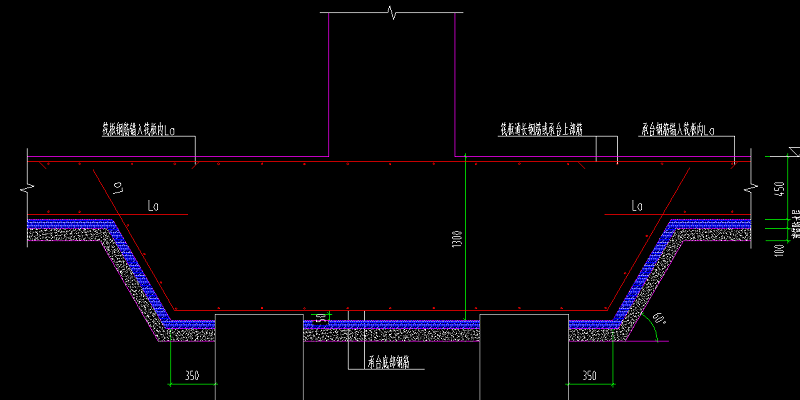

在作業過程中,我們要注意圖紙中承臺的鋼筋錨固長度,我們應著重注意圖紙,在算量設置與圖紙設計保持一致。如圖紙,筏板鋼筋伸進承臺錨固la,承臺底部鋼筋伸出la。

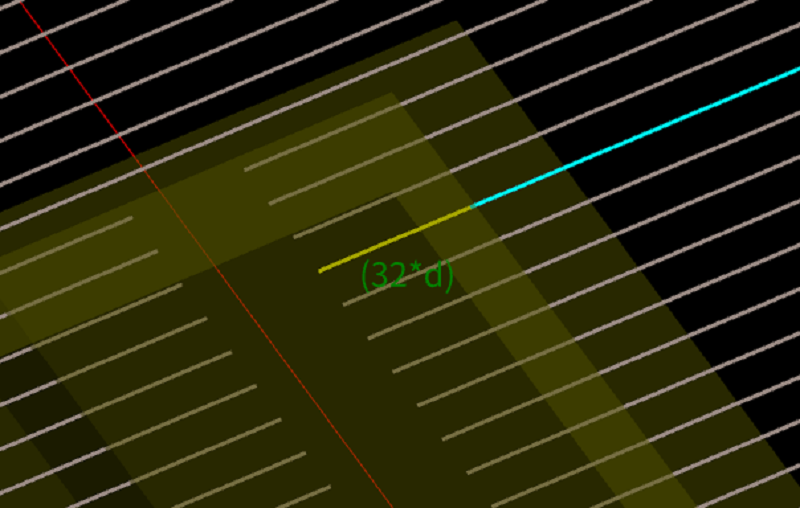

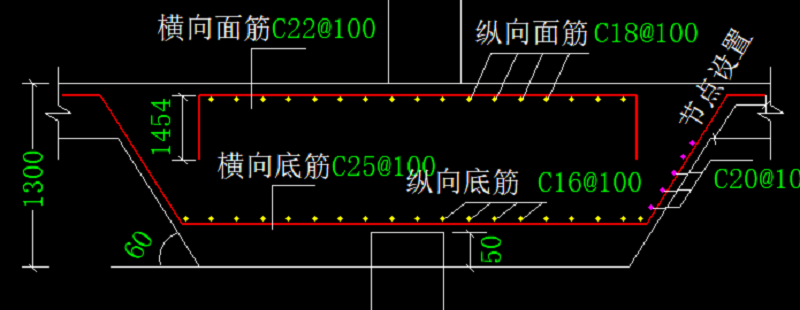

結合圖紙,在軟件中鋼筋三維模型下,筏板鋼筋已伸入承臺,我們僅需要考慮承臺伸入筏板的鋼筋錨固長度,再結合圖紙,承臺鋼筋為伸出承臺邊緣后向筏板內錨固la,因此在鋼筋設置中,承臺頂部鋼筋彎折長度應該為,承臺高度/tan(承臺上翻角度)+32d=1300/1.73+32*22=1455

此項錨固長度,在承臺數量不多時,差異200-300mm影響不大,但當承臺數量較多,如體育中心承臺有233個,其錨固影響的鋼筋總量會達到40噸。

以上三條在今后作業中應多加注意。

工程二部 胡濤
