在工程造價工作中，配電箱的元器件識別、詢價及組價多我們造成了不少的困擾。主要由于配電箱數量多，難以詢價。元器件符號多，不易鑒別。本文分別從以下方面進行分別闡述。
一、配電箱內元器件
配電箱內的元器件本次主要指的是低壓部分，針對以下五種常用元器件進行講述，并且以施耐德品牌的選型為主要對象進行對照學習。
1.雙電源開關（ATSE）
（1）功能：雙電源開關是我們平時的簡稱，實際上雙電源也叫轉換開關，該電氣用于從一路電源斷開負載電路并連接至另外一路電源上。轉換開關分為手動操作轉換開關（MTSE）、遙控操作轉換開關（RTSE）、自動轉換開關（ATSE）等類別，其具體內容可以參考《GB/T14048.11-2008第6-1部分：多功能電器 轉換開關電器》。我們最常用到的是自動轉換開關（ATSE）。ATSE又分為3種，分別是PC級、CB級和CC級，其主要短路能力不同，此處不在展開敘述。
（2）圖例及樣式

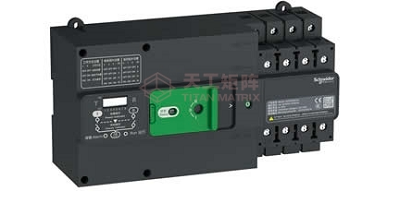

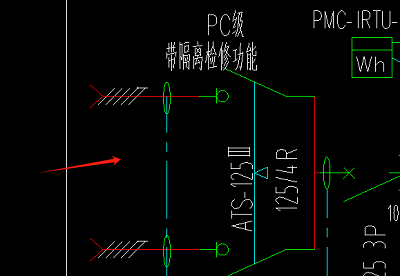

上圖左側為PC級雙電源圖例，右側為實物圖片可作為參考。
（3）組價及價格
雙電源定額子目的選取通常為2-293至2-295，快速自動開關（A以內）。需要注意的是定額子目2-277萬能轉換開關并非雙電源，萬能轉換開關主要是把不同電流轉換成相應電器適用的電壓和電流。2-277定額單價為38.2元/個，而2-293最小規格為1000A以內，定額單位為244.38元/臺。低壓系統的雙電源大多都在1000A以內，個人認為雙電源定額水平應該較高。
雙電源材料價格與殼架電流、級數、級別、額定電流、分段能力和選配及附件等均有關系。以施耐德WATSN系列為例，殼架電流的大小對于價格影響較大，100A與160A單價相差有30%左右。在殼架電流相同的情況下，級數及額定電流也會有價差，但是相對影響較小。
2.塑殼斷路器（MCCB）
（1）功能：塑殼斷路器是指能夠關合、承載和開斷正常回路條件下的電流并能在規定的時間內關合、承載和開斷異常回路條件下的電流的開關裝置。由于框架斷路器主要用于大電流回路的關合，使用較少，故此處不在單獨講解。塑殼斷路器根據使用的功能場合不同，可分為適用于配電保護、電動機保護、直流保護及漏電保護的斷路器。塑殼漏電斷路器在塑殼斷路器的基礎上增加了漏電保護功能。
（2）圖例及樣式

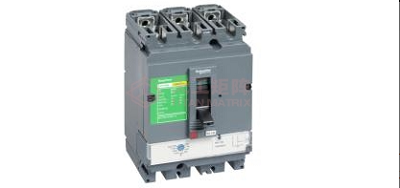

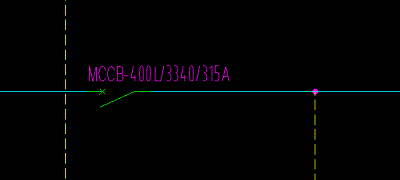

上圖左側為塑殼斷路器圖例，右側為實物圖片可作為參考。
（3）組價及價格
塑殼斷路器定額子目的選取為2-267自動空氣開關DZ裝置式，2-268自動空氣開關DW萬能式。2-268的定額單價幾乎是2-267的三倍，主要是DZ裝置式是我們說的塑殼斷路器，而萬能式則是上文提到的框架式。兩者之間是額定電流大小的區別，各品牌塑殼斷路器的最大電流不一樣。
施耐德目前塑殼斷路器可以做到最大800A的額定電流，超過800A以上的則需要選取框架式。框架式斷路器適應電流也并非必須800A以上，其也可以做400A等。故斷路器詢價時無特別要求，盡量使用塑殼斷路器，兩者的差價可能有好幾倍。塑殼斷路器除上述價格影響因素外，還與殼架電流、分段能力、額定電流、級數等也有關系。其中分段能力是指該斷路器安全切斷故障電流的能力，超過分段能力時，斷路器可能發生熔接、爆炸等異常狀況。故分段能力約大價格則越高。通常分段能力有25KA、36KA、50KA、70KA、100KA等。
3.負荷、隔離開關
（1）功能：這兩種開關放到一起主要是為了做區別。從定義上說負荷開關有滅弧裝置，能通過一定的負荷電流和過負荷電流，但不能通過短路電流；隔離開關沒有滅弧裝置，不允許帶負荷操作。在低壓配電系統中，隨著產品更新及市場需求的變化，我們所說的低壓負荷開關幾乎不再使用，取而代之的是開關、隔離器和隔離開關與熔斷器組合成的熔斷式組合電器，其同時具備接通、分?jǐn)嘭?fù)荷電流，同時也能承載短路電流。目前主流的廠家均采用隔離開關熔斷器組合的方式取代了負荷開關和隔離開關。
（2）圖例及樣式

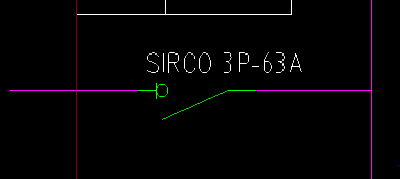

上圖左側為負荷開關圖例，右側為實物圖片可作為參考。

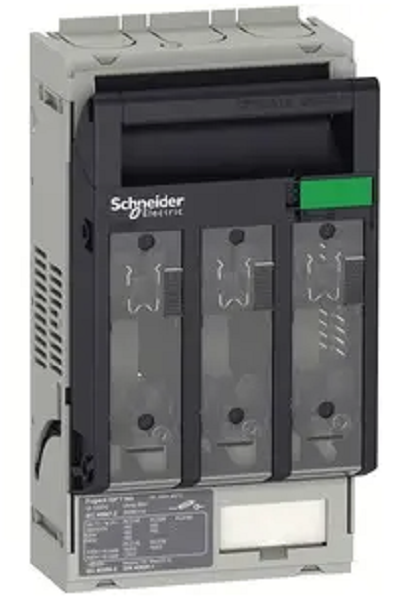

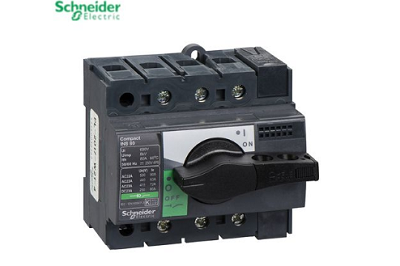

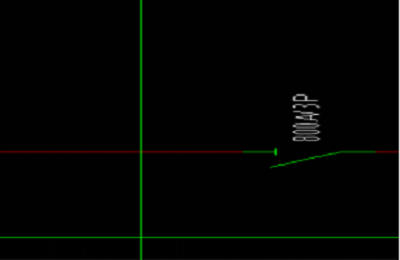

上圖左側為隔離開關圖例，右側為實物圖片可作為參考。
（3）組價及價格
隔離開關和負荷開關定額子目的選取為2-45至2-52。最小規格為600A以內，定額單價為346.7元/組。個人認為此處定額為高壓系統中的安裝單價。在實際操作中可以參考塑殼斷路器的相關安裝定額，因為其安裝工藝、功能等均與塑殼斷路器相似，也與實際更加貼合。
隔離開關和負荷開關與塑殼斷路器的價格影響因素相似，此處不在贅述。熔斷器式隔離開關以施耐德GSD隔離開關熔斷器組為例，主要影響因素為約定發熱電流，約定發熱電流是指開關各部件的溫度不超過規定極限值所能承載的最大電流。是否有手柄，手柄的形式也會影響其價格。需要注意的是，有些品牌的隔離開關熔斷器組的價格是不含熔斷器本身的價格，需要加上熔斷器的價格，而施耐德GSD就不含。
4.微型斷路器（MCB）
（1）功能：微型斷路器（MCB）是我們建筑電氣中應用最為廣泛的開關，主要用于125A以下的單相、三相的短路、過載、過壓等的保護。與塑殼斷路器相同，微型斷路器也有剩余電流動作保護斷路器，增加了漏電保護功能。
（2）圖例及樣式

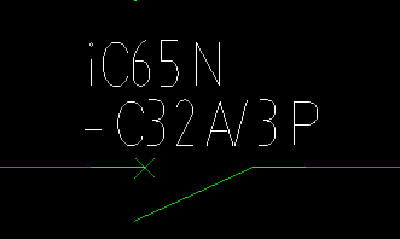

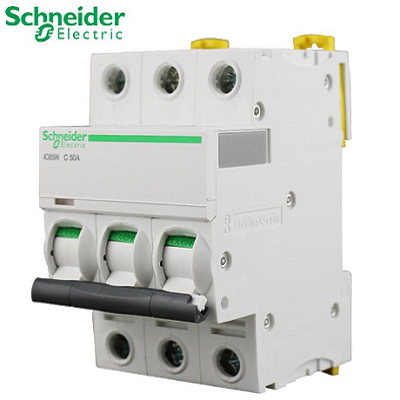

上圖左側為微型斷路器圖例，右側為實物圖片可作為參考。

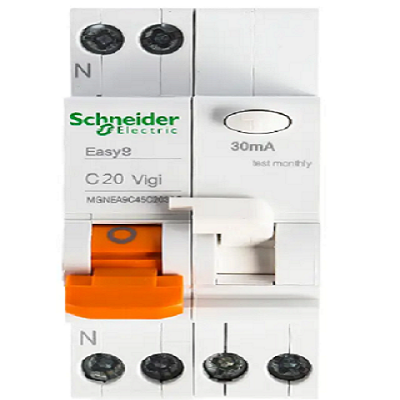

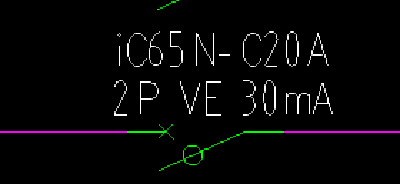

上圖左側為剩余電流動作保護斷路器圖例，右側為實物圖片可作為參考。
（3）組價及價格
微型斷路器定額子目的選取為2-278至2-282，名稱為“控制開關安裝漏電保護開關”，根據級數選取即可。此處需要說明的是2-281及2-282子目，這兩個子目是根據配電箱內回路的數量來確定的，如一個配電箱的出線回路為11個回路，有1個回路是備用回路，沒有末端負載，并且各個回路均為微型斷路器控制，則應套取2-282，回路數量在20以內。備用回路也要計算在內。
微型斷路器的價格比較透明，無論是工程領域還是家用都很常見，各個網購平臺都可以直接查詢，選取時注意額定電流和等級大小即可。
5.電涌保護器（SPD）
（1）功能：電涌保護器（SPD）也叫防雷器，在低壓配電系統中主要是對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護。主要是通過非線性元件，限制電涌電壓以及泄放電涌電流。電涌保護器的試驗類別分為三類，即Ⅰ類Ⅱ類Ⅲ類，具體可以參照《GB/T 18802.11-2020低壓電涌保護器》。電涌保護器經常會與浪涌專用后備保護器配套使用，也叫后備開關，當電涌保護器發生故障時，將浪涌保護器從電網脫離開，防止浪涌保護器故障造成供電系統故障，其功能聽上去和斷路器一樣，但作用還是有區別，后備開關在處理雷擊電流的分?jǐn)鄷r效果會更好。
（2）圖例及樣式：

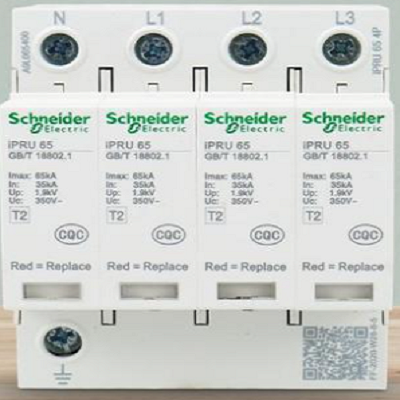

上圖左側為電涌保護器及后備開關圖例，右側為實物圖片可作為參考。
（3）組價及價格
電涌保護器的定額子目在第二冊《電氣設備安裝工程》、十二冊《建筑智能化系統設備安裝工程》中均有相應子目。需要注意的是，第二冊的子目相對簡單，但十二冊的定額名稱均帶有有8/20μ參數，指的是電涌保護器的電流波特點，而后面的20KA、2.5KA、1.5KA的含義應為最大放電電流，即電涌保護器的最大工作電流。在套取時應根據圖紙選用。
以上面截圖的型號iPRU 120r/3P+N，T2試驗In≥50KA為例，需要明確試驗類型，上述型號的試驗類型為T2，就是Ⅱ類試驗，iPRU為產品系列，120為最大放電電流，r為遠程指示觸電，3P+N為級數。而后備開關iSCB2-120KA-L2/4P，iSCB為型號，2為配合SPD的Ⅱ類試驗，120KA則和電涌的含義一樣，L2是分?jǐn)嗄芰Γ?P則是4級。不同品牌的命名方式不一致，并且有時候差異較大，但是表述信息的內容是相同的，知道含義以后再去詢價會更加精準。從上面的例子可以看出試驗類型、最大放電電流、級數是主要影響價格的因素。
二、配電箱組價
在造價工作中，配電箱的詢價我們通常是找廠家報價，告訴他使用的元器件檔次。當配電箱量較大，或者報價的時間不允許等外部條件干擾時，我們也可以通過自己組價的方式確定配電箱價格。
配電箱組價時最重要及最首要的工作是識別配電箱內的元器件，元器件類別、型號的錯誤、數量的錯誤、漏識別元器件等都會對配電箱的價格有較大影響。所以做此項工作時需要耐心的把每一個配電箱內的元器件列入表格內。其次是元器件的價格。元器件價格的詢價途徑通常有兩種，一種是通過網站搜尋，如慧訊網、京東、淘寶之類，這個方法比較快捷高效，缺點就是型號規格不齊全。另一種是找廠家報價，這種辦法的好處是元器件價格低，控制成本有利，但時效性差，與其報價元器件，不如直接報價配電箱。除以上兩種辦法之外，還有一種簡略辦法。根據以往的配電箱或元器件的報價情況，發現大多廠家報價的元器件價格與面價都是有一個大致的比例，這個比例在7-8折不等。所以只要知道其面價，打一個折扣即可。缺點顯而易見，就是缺乏相應依據，精準度也相對較低。

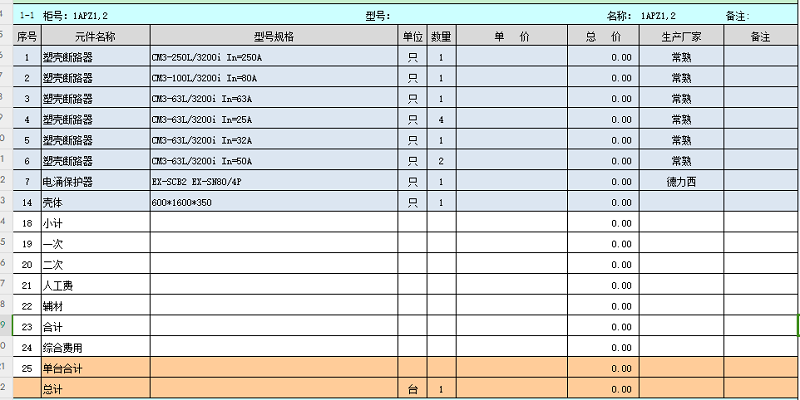

配電箱組價的表格形式不限，下面截圖列舉一個表格。
上面截圖的表格中從上至下可以分為兩個部分。第一個部分是元器件+殼體，第二部分是輔材+人工費+綜合取費。配電箱內除了元器件外還可能有銅排、端子排、按鈕、盤柜內的接線等輔材、人工也需要考慮到組價中。綜合取費需要考慮到稅金、運費、保險等因素進行計取。配電箱的組價第一部分價格相對穩定，偏差不會太大。但是第二部分經常會過高或者過低，這個需要根據實際情況計取。
以上是對配電箱元器件及組價的大致說明，內容基于工作中總結的經驗，在此整理分享給大家，為以后的工作提供有價值的參考。
工程一部 周駿 田璐
